ویپ استاک

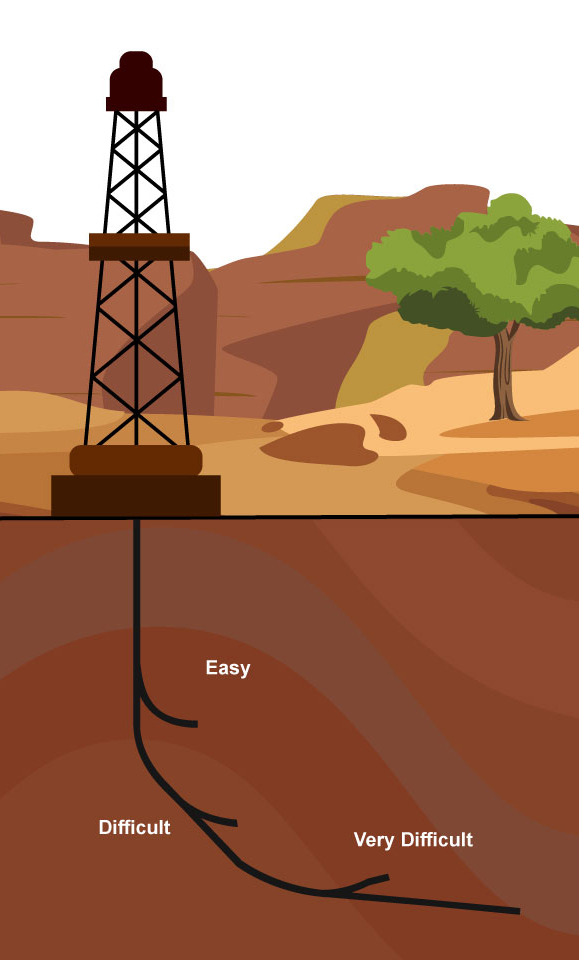

ویپ استاک (Whipstock) دستگاهی است که در چاه‌های نفت برای ایجاد انحراف و باز کردن یک پنجره جدید (sidetrack) درون چاه به کار می‌رود. از طریق این پنجره، حفاری در مسیری جدید ادامه می‌یابد تا به مخزن دسترسی پیدا شود.

ویپ استاک در چاه‌های باز (Open Hole) و جداری شده (Cased Hole) کاربرد دارد.

در چاه‌های باز، این ابزار قابل بازیابی است و معمولاً در چاه‌های با حرارت بالا یا دکل‌های کوچک برای ایجاد انحراف عمیق استفاده می‌شود.

در چاه‌های جداری شده، ویپ استاک درون جداری (Casing) محکم و ثابت می‌شود تا مسیر جدیدی برای حفاری فراهم کند و در برخی عملیات ها در پایان کار جمع آوری میشود و در برخی عملیات ها در همان محل رها می‌شود.

کارخانه ژرف نفتون کاویان

اطلاعت فنی ویپ استاک شرکت دانش بنیان ژرف نفتون کاویان

ویپ استاک مکانیکال ژرف نفتون کاویان
ویپ استاک مکانیکال ژرف نفتون کاویان
ویپ استاک هیدرولیک ژرف نفتون کاویان



سالانه تعداد زیادی Whipstock در چاه‌های نفت یا گاز به دلایل مختلف به منظور عملیات sidetrack استفاده می شود که بخشی از آنها در زیر آمده است:

زمین شناسی

در بیشتر موارد، انحراف جانبی زمین‌شناسی با هدف بهبود اطلاعات زیرسطحی برنامه‌ریزی می‌شود. در این حالت، چاه جدید به سمت هدف زیرسطحی متفاوتی نسبت به چاه قبلی هدایت می‌شود. هزینه‌های کل در این نوع انحراف جانبی، مجموع دسته‌بندی‌های مختلف هزینه‌ای خواهد بود.

مکانیکی

این نوع انحراف جانبی معمولاً ناخواسته و در نتیجه مشکلات عملیاتی مانند ناپایداری دیواره چاه، کنترل جهت یا خرابی ابزار اتفاق می‌افتد. هزینه‌های مرتبط با انحراف جانبی مکانیکی به هزینه‌های زمان غیرمولد (NPT) چاه اصلی اضافه می‌شود.

حفاری مجدد تولیدی (Redrill)

در صورتی که یک چاه تولیدی موجود به یک مکان زمین‌شناسی متفاوت منحرف شود، به عنوان چاه حفاری مجدد (Redrilled) طبقه‌بندی می‌شود. در این حالت، موقعیت سطحی چاه حفظ شده و هزینه‌های مرتبط با حفاری مجدد به‌طور جداگانه گزارش می‌شود.

حفاری مجدد (Re-spud)

اگر نیاز به حفاری مجدد یک چاه باشد، هزینه‌های چاه اولیه به دسته‌بندی هزینه‌های زمان غیرمولد (NPT) چاه جدید اضافه خواهد شد.

 روش قدیمی‌تر و شناخته‌شده‌تر برای انحراف جانبی چاه درون جداری (Cased Hole) که گاهی همچنان مورد استفاده قرار می‌گیرد، روش “Section Mill” است.

عملیات Section Milling عمدتاً برای برش کامل بخش‌هایی از جداری چاه انجام می‌شود تا امکان دسترسی به مناطق تولیدی جدید فراهم شود. این روش اجازه می‌دهد که انحراف جانبی برای انجام عملیات Gravel Packing، تعمیر یا بهبود سیمان‌کاری، و یا ایجاد سوراخ‌های جدید در مناطق تولیدی انجام شود.
به طور کلی، در عمق‌های کمتر و چاه‌های عمودی‌تر، روش Section Milling گزینه‌ای مؤثرتر محسوب می‌شود. اما در عمق‌های بیشتر و چاه‌هایی با زاویه انحراف بالا، روش انحراف جانبی با ویپ استاک (Whipstock) از نظر هزینه کارآمدتر بوده است.
به همین دلیل و برخی عوامل دیگر، سیستم ویپ استاک به عنوان جایگزینی برای روش قبلی معرفی شد. امروزه، شرکت‌هایی در ایالات متحده، بریتانیا و هلند بهترین انواع این محصول را تولید می‌کنند.

ویپ استاک ابزاری گُوِه‌ای شکل است که درون چاه قرار داده می‌شود تا مسیر حفاری را تغییر دهد. این ابزار معمولاً در عمقی از پیش تعیین‌شده در چاه نصب می‌شود و جهت‌گیری آن تعیین‌کننده مسیری است که مته حفاری طی خواهد کرد. ویپ استاک در حفاری جهت‌دار مزایای متعددی دارد. این ابزار امکان کنترل دقیق مسیر چاه را فراهم می‌کند و اطمینان می‌دهد که حفاری به هدف موردنظر برسد.
ساختار ویپ استاک شامل یک صفحه شیب‌دار در انتهای لوله حفاری است که در جهتی که چاه باید حرکت کند، تنظیم می‌شود. مته حفاری هنگام برخورد با این سطح شیب‌دار، مجبور به تغییر مسیر می‌شود. همچنین، Bent Housing باعث انحراف صفحه جلویی مته از امتداد رشته حفاری شده و مسیر حفاری را تغییر می‌دهد.
هر ساله مقدار قابل توجهی ویپ استاک در چاه‌های نفت و گاز برای اهداف مختلف مورد استفاده قرار می‌گیرد.
